設備描述

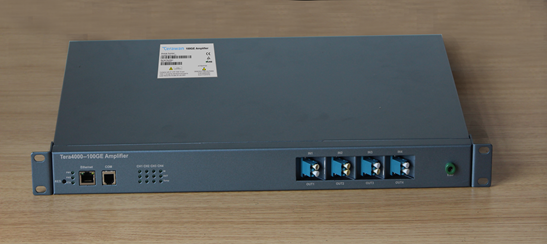

Tera4000系列設備為L(zhǎng)AN WDM 半導體光放大器, 主要用于O band的100GE高速光信號放大，SDH信號全光中繼, 增益帶寬范圍1270~1350nm，采用機架式19英寸1U標準機箱，最多支持4通道，可靈活配置為1，2、3，4通道。
主要特性如下：
- 雙電源冗余備份，并可通過網管和面板上的指示燈查看當前電源供電情況；
- 支持100GE傳輸，1310nm SDH全光中繼等各種網絡應用;
- 增益帶寬范圍1270~1350nm;
- 增益自動調節，增益大于15.5dB;
Tera4000性能參數指標
|
參數名稱 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
增益帶寬范圍 |
1270 |
|
1350 |
nm |
典型工作1280~1310nm |
|
輸出光功率 |
+2 |
|
+10 |
dBm |
|
|
光功率精確度 |
|
±0.5 |
|
dB |
|
|
增益 |
14 |
|
20 |
dB |
|
|
噪聲指數 |
|
|
6．5 |
dB |
Pin=-15dBm |
|
回波損耗 |
45 |
|
|
dB |
At each optical port |
|
隔離度 |
30 |
|
|
dB |
|
|
輸入光功率檢測范圍 |
-25 |
|
+3 |
dBm |
|
|
輸出光功率檢測范圍 |
+2 |
|
+10 |
dBm |
|
|
供電電源 |
100 |
220 |
240 |
V(AC) |
Optional or dual power supply |
|
36 |
48 |
72 |
V(DC) |
||
|
整機功耗 |
|
|
40 |
W |
|
|
工作溫度 |
-5 |
|
55 |
oC |
|
|
貯存溫度 |
-10 |
|
70 |
oC |
|
|
濕度 |
5 |
|
90 |
% |
Non-Condensing |
|
光纖接口 |
LC/UPC |
|
||||
|
外形尺寸(L×W×H) |
483×260×44(1U 19" rack) |
mm |
|
|||
|
重量 |
|
5 |
|
Kg |
|
|
|
|
|
|||||
Tera4000放大器的典型應用
核心路由器的傳輸拉遠應用
在光纖通信系統中有著廣泛的應用，可做光發送機的功率放大器、線路的中繼放大器、光接收機的前置放大器和光分路補償放大器。
