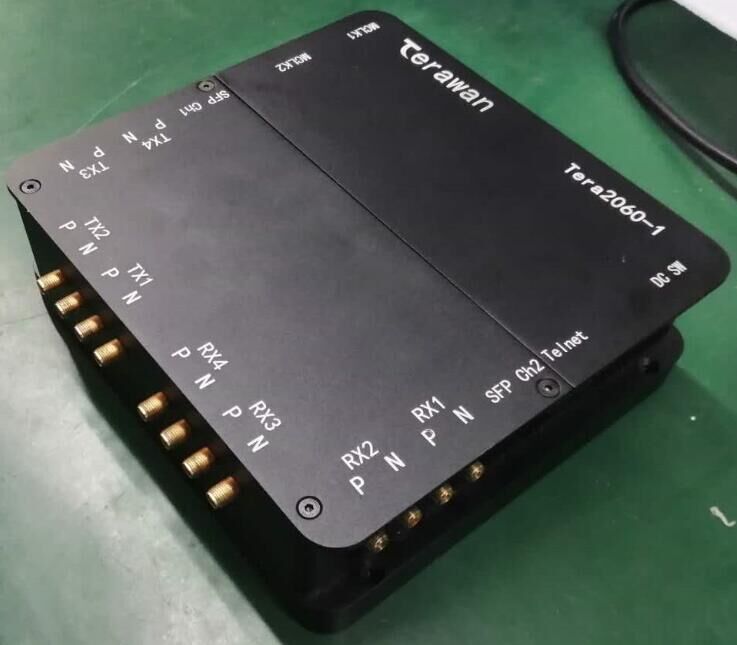

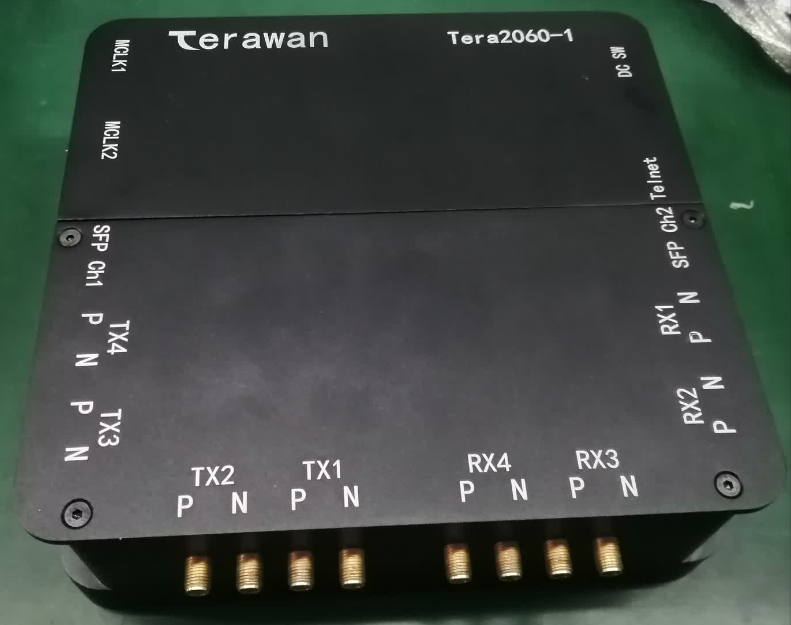

設備描述
Tera2060設備是同時支持六路 1.25G/2.5G/5G/6G/8G/10G/12.5G 電口碼型發生器和誤碼檢測儀功能。其中四個RF接口按同一速率調整支持5G/6G/8G/10G/12.5Gb/s速率, 第二組為二個RF接口按同一速率調整支持1.25G/2.5G/5G/6G/8G/10G/12.5G速率,第一組和第二組RF接口可相對獨立任意調整所支持的速率。主要用于10GE/40G光模塊/AOC開發測試，提供6通道1.25G~12.5G 高精度誤碼測試，可用于SFP光模塊，SFP AOC，HDMI 1.4 ，HDMI 2.0，HDMI2.1 及 USB3.0 線纜的性能測試。
采用緊湊型機箱. 主要特性如下:
- 6~9V電源，并可通過網管和面板上的指示燈查看當前電源供電情況；
- 支持6路 10G~28Gb/s PRBS信號產生;
- 支持PRBS7，PRBS9，PRBS15，PRBS23, PRBS31碼型；
- RF接口輸出幅度范圍200~800mV;
- RF接口輸入幅度范圍20~1000mV;
備注: Tera2060 可以根據用戶要求 直接輸出 HDMI2.1所要求 Type A/C/D 接口，HDMI1.4所要求 Type B 接口，或者6個通道的SFP+ 光模塊接口 。
Tera2060 RF接口性能參數指標
|
參數名稱 |
最小值 |
典型值 |
最大值 |
單位 |
備注 |
|
數據速率 |
1.25 |
|
12.5 |
Gb/s |
|
|
輸出幅度 |
200 |
|
800 |
mV |
|
|
輸出抖動（P-P） |
|
5 |
8.5 |
Ps |
PRBS31 |
|
輸出抖動（RMS） |
|
1.5 |
2.5 |
fs |
PRBS31 |
|
上升/下降時間 |
|
|
12 |
Ps |
|
|
輸出預加重 |
|
|
4 |
dB |
|
|
輸入幅度 |
20 |
|
1000 |
mV |
|
|
輸入抖動容限 |
|
0.5 |
|
UI |
均衡最優 |
|
輸入均衡 |
|
|
12 |
dB |
|
|
供電電源 |
5 |
8.5 |
9 |
V(DC) |
|
|
整機功耗 |
|
|
15 |
W |
|
|
工作溫度 |
-5 |
|
55 |
oC |
|
|
貯存溫度 |
-10 |
|
70 |
oC |
|
|
濕度 |
5 |
|
90 |
% |
Non-Condensing |
|
RF接口 |
K（2.92mm），兼容SMA |
|
|||

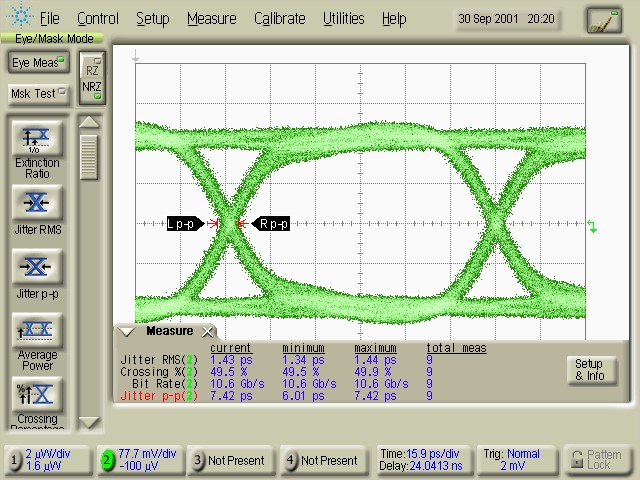

10Gbps 輸出眼圖

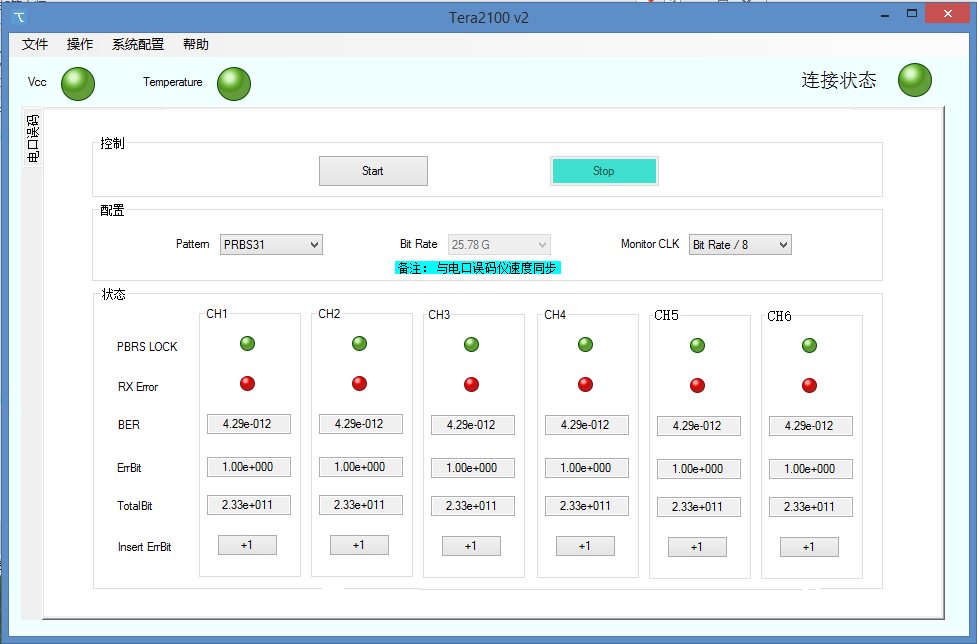

操作界面
誤碼儀由PC機控制，主要測試界面如下：
